 Effect of The Source Impedance

1. Tujuan[Kembali]

1. Mengetahui definisi impedansi
2. Mengetahui komponen rangkaian Effect of The Source Impedance
3. Mensimulasikan rangkaian Effect of The Source Impedance

2. Komponen[Kembali]

1. Resistor



Resistor adalah salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada resistor berbanding terbalik dengan arus yang melewatinya (V = IR).
Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)

Resistor di pasaran

      2. Osiloskop

Osiloskop adalah alat ukur elektronika yang berfungsi memproyeksikan bentuk sinyal listrik. Osiloskop dilengkapi dengan tabung sinar katode. Peranti pemancar elektron memproyeksikan sorotan elektron ke layar tabung sinar katode.

     3. Ground

Ground adalah titik kembalinya arus searah atau titik kembalinya sinyal  bolak balik atau titik patokan dari berbagai titik tegangan dan sinyal listrik dalam rangkaian elektronika.

      4. Transistor

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Secara umum transistor dapat digolongkan menjadi dua keluarga besar yaitu Transistor Bipolar dan Transistor Efek Medan. Transistor yang digunakan adalah 2N4401.

3. Dasar Teori[Kembali]

Impedansi adalah ukuran resistansi pada sumber arus bolak-balik (AC) jadi secara sederhana impedansi adalah resistansi yang lebih kompleks dan akurat pada arus AC.ecara umum, impedansi memiliki definisi perhitungan secara total dalam Ohm dari seluruh rangkaian elektrikal untuk signal langsung, yang termasuk diantaranya resistansi, reaktansi, kapasitansi dan seluruh factor mekanika yang menimbulkan hambatan dari transfer energy dalam sebuah sistem. Efek impedansi berhubungan dengan arus. Semakin besar impedansi maka akan semakin kecil arus yang bisa lewat, dan sebaliknya. Seberapa besar arus yang bisa mengalir ternyata mempengaruhi daya maksimal yang bisa dikeluarkan oleh suatu rangkaian.

Impedansi keluaran dipengaruhi oleh besarnya Rs.

Fraksi dari sinyal yang diterapkan mencapai terminal input penguat pada gambar 10.10 ditentukan oleh aturan pembagi tegangan, yaitu

Persamaan diatas menunjukkan bahwa semakin besar magnitudo Rs, semakin kecil tegangan pada terminal input amplifier.

Arus input juga diubah oleh adanya resistansi sumber sebagai berikut:

Contoh:

Dari gambar 10.11, sumber dengan resistansi internal telah diterapkan pada fixed-bias transistor amplifier dari contoh 10.1 (gambar 10.3)

a. Tentukan tegangan Avs=Vo/Vs, berapa persen dari sinyal yang diterapkan muncul di terminal input amplifier?

b. Tentukan tegangan Avs=Vo/Vs dengan model re.

Solusi:

a.

atau 62.8% dari sinyal yang tersedia mencapai amplifier dan 31.8% hilang di seluruh resistansi internal dari sumber.

b. Mengganti model re akan menghasilkan rangkaian ekuivalen dari gambar 10.13. Pemecahan untuk Vo



4. Prinsip Kerja[Kembali]

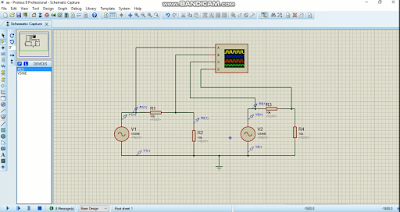

Rangkaian ini menggunakan 2 VSine yang merupakan sumber tegangan AC. Masing-masing Vsine disambungkan ke 2 buah resistor. Untuk melihat gelombang yang dihasilkan, digunakan osiloskop. Channel A pada osiloskop disambungkan ke positif dari Vsine, Channel B disambungkan ke kabel pada R2, channel C disambungkan ke positif Vsine, dan channel D disambungkan pada kabel R3. Amplitudo dan frekuensi pada Vsine harus diatur agar osiloskop dapat menghasilkan gelombang. Pada simulasi ini amplitudo yang dipakai adalah 10 dan frekuensi yang dipakai adalah 10. Maka, hasilnya akan terbentuk 4 gelombang yang berbeda-beda dengan tegangan yang sama.



5. Gambar Rangkaian[Kembali]



gambar rangkaian 10.10

gambar rangkaian 10.11

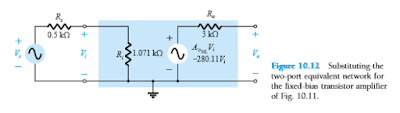

 gambar rangkaian 10.12

gambar rangkaian 10.13

6. Video[Kembali]



simulasi rangkaian 10.11

simulasi rangkaian 10.10

 simulasi rangkaian 10.12

 simulasi rangkaian 10.13
