Design Operations
- Mengetahui definisi Design Operation
- Mengetahui berbagai komponen pada Design Operation
- Mensimulasikan rangkaian pada Design Operation
a. Function Generator
 |
| Function Generator |
Function Generator adalah alat ukur elektronik yang dapat membangkitkan gelombang dalam bentuk sinus, persegi empat dan bentuk gelombang lainnya sesuai dengan kebutuhan. Alat ini juga dapat menghasilkan frekuensi tertentu sesuai dengan kebutuhan.
b. Ground
Ground adalah titik kembalinya arus searah atau titik kembalinya sinyal
bolak balik atau titik patokan dari berbagai titik tegangan dan sinyal
listrik dalam rangkaian elektronika.
c. Resistor
 | |
| Resistor |
Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya (V=I R).
Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)
Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)
Resistor di pasaran
d. Transistor
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Secara umum transistor dapat digolongkan menjadi dua keluarga besar yaitu Transistor Bipolar dan Transistor Efek Medan. Transistor yang digunakan adalah 2N4401.
e. Kapasitor
 |
| Kapasitor |
Kapasitor adalah suatu alat yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik. Kapasitor mempunyai satuan Farad dari nama Michael Faraday.
Kapasitor di pasaran
 |
| Osiloskop |
Osiloskop adalah alat ukur elektronika yang berfungsi memproyeksikan bentuk sinyal listrik. Osiloskop dilengkapi dengan tabung sinar katode. Peranti pemancar elektron memproyeksikan sorotan elektron ke layar tabung sinar katode.
g. Baterai
Baterai merupakan suatu komponen elektronika yang digunakan sebagai sumber tegangan pada rangkaian.
Design Operation (Operasi perancangan)
adalah salah satu operasi untuk menentukan nilai arus dan/ atau tegangan dengan
komponen yang diperlukan untuk menetapkan level yang telah ditentukan. Proses
ini membutuhkan pemahaman yang jelas mengenai karakteristik perangkat,
persamaan dasar mengenai jaringan, dan pemahaman yang kokoh tentang hukum dasar
analisis rangkaian, seperti hukum Ohm, hukum Tegangan Kirchoff, dan lain-lain.
Urutan desain secara
jelas sensitif terhadap komponen yang sudah ada ditentukan dan unsur-unsur yang
akan ditentukan. Jika transistor dan persediaan ditentukan, proses perancangan
hanya akan menentukan resistor yang dibutuhkan untuk yang tertentu desain.
Setelah nilai teoritis resistor ditentukan, nilai komersial standar terdekat
biasanya dipilih dan variasi karena tidak menggunakan nilai resistansi yang
tepat diterima sebagai bagian dari desain. Ini tentu pendekatan yang valid
mengingat toleransi yang biasanya terkait dengan elemen resistif dan parameter
transistor.
Contoh 1
:
Tentukan Vcc, Rc, dan Rb untuk
konfigurasi Fixed-Bias diatas .
Dari garis
beban
dan
dengan
Nilai resistor standar:
Menggunakan
nilai resistor standar memberikan:
Yang mana
bernilai 5% dari nilai yang ditetapkan.
Solusi
Nilai
komersial standar terdekat dengan R1 adalah 82 dan 91 kΩ.
Bagaimmanapun, gunakan kombinasi seri nilai standar 82 kΩ dan 4,7 kΩ = 86,7 kΩ
akan menghasilkan nilai yang sangat dekat dengan tingkat desain.
Contoh 3 :
Contoh 3 :
Konfigurasi
emitter-bias pada gambar 4.49 memiliki
spesifikasi sebagai berikut:
ICQ
= ½ ICsat, ICsat =8 mA,VC = 18 V, and β = 110.
Tentukan RC, RE, and RB.
Solusi
dan
dan
dengan
For standard values

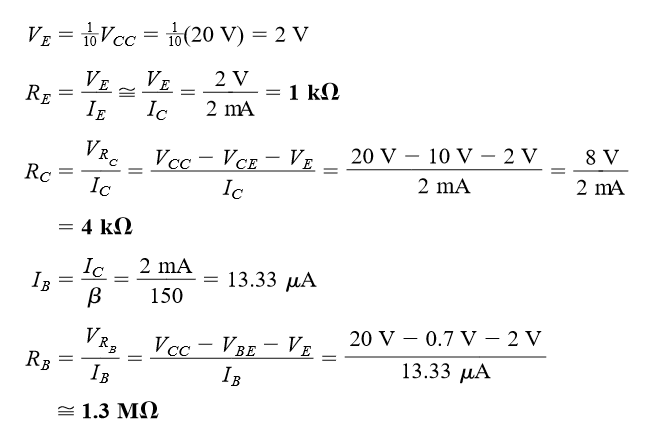

1. Desain Sirkuit Bias dengan Resistor Umpan Balik Emitter
Contoh :
Tentukan nilai resistor untuk rangkaian pada gambar
4.50 (di atas) untuk operasi yang ditunjukkan titik dan tegangan suplai.
2. Desain Sirkuit Penguatan Stabil Arus (Beta Bebas/Tidak
Bergantung)
Dengan menggunakan nilai tegangan
dasar yang dihitung di atas dan nilai tegangan suplai akan memberikan satu
persamaan, namun ada dua yang tidak diketahui, R1 dan R2.
Sebuah persamaan tambahan dapat diperoleh dari pemahaman tentang
pengoperasiannya dua resistor dalam memberikan tegangan dasar yang diperlukan.
Agar rangkaian beroperasi secara efisien, diasumsikan arus sampai R1
dan R2 harus kira-kira sama dan jauh lebih besar dari arus base (paling tidak 10:1). Fakta dan
persamaan tegangan ini untuk tegangan base
memberikan dua hubungan yang diperlukan untuk menentukan resistor dasar. Itu
adalah,
Dengan substitusi
Rangkaian pertama yang disimulasikan menggunakan AC input berupa function generator dan AC output berupa osiloskop. Komponen-komponen lainnya adalah resistor, power, kapasitor, tranasitor, ground. Arus mengalir dari function generator lalu melewati kapasitor, resistor, dan tranasistor. Channel A pada osiloskop dihubungkan ke input dan channel B ke output, ketika osiloskop dijalankan maka akan terbentuk gelombang input dan output. Rangkaian kedua yang disimulasikan adalah Design of a Current-Gain-Stabilized (Beta-Independent) Circuit. Prinsip kerjanya hampir sama dengan rangkaian pertama. Komponen yang dibutuhkan adalah baterai, osiloskop, transistor NPN, resistor, ground, dan kapasitor. AC input digunakan function generator dan AC output digunakan osiloskop. Sinyal mengalir dari AC input yaitu function generator lalu melewati kapasitor, resistor, dan transistor. Channel A pada osiloskop dihubungkan ke input, dan channel B pada osiloskop dihubungkan ke output. Karena design operation mengutamakan mencari nilai yang belum diketahui, maka simulasi rangkaian ini hanya memperlihatkan bentuk sinyalnya.
gambar rangkaian 4.47
gambar rangkaian 4.49
gambar rangkaian 4.50
gambar rangkaian 4.48
gambar rangkaian 4.51
6. Video[Kembali]
simulasi rangkaian 4.47
simulasi rangkaian 4.49
simulasi rangkaian 4.48
simulasi rangkaian 4.50
simulasi rangkaian 4.51
7. Link Download[Kembali]
Download Video Simulasi 4.47 klik disini
Download Video Simulasi 4.48 klik disini
Download Video Simulasi 4.49 klik disini
Download Video Simulasi 4.50 klik disini
Download Video Simulasi 4.51 klik disini
Download Simulasi Rangkaian 4.47 klik disini
Download Simulasi Rangkaian 4.48 klik disini
Download Simulasi Rangkaian 4.49 klik disini
Download Simulasi Rangkaian 4.50 klik disini
Download Simulasi Rangkaian 4.51 klik disini
Download Datasheet Transistor 2N4401 klik disini
