1. Sensor yang menggunakan dua jenis logam yang
berbeda untuk membangkitkan tegangan untuk
kemudian tegangan tersebut dapat digunakan sebagai acuan dalam pengukuran suhu adalah sensor...
a.
RTD
b.
LM35
c.
Thermocouple
d.
NTC
e.
PTC
Jawaban: C
2. Rentang suhu operasional thermocouple adalah sekitar...
a.
-200°C
hingga 2000°C
b.
-200°C
hingga 200°C
c.
-100°C
hingga 500°C
d.
-500°C
hingga 500°C
e.
-300°C
hingga 5000°C
Jawaban:
A
1. Sebuah sensor memiliki konfigurasi pin
sebagai berikut...
·
VCC = 5V Power Supply.
Pin sumber tegangan positif sensor.
·
Trig =
Trigger/Penyulut. Pin ini yang digunakan untuk membangkitkan sinyal.
·
Echo =
Receive/Indikator. Pin ini yang digunakan untuk mendeteksi sinyal pantulan.
·
GND = Ground/0V Power
Supply. Pin sumber tegangan negatif sensor.
Sensor
tersebut adalah...
a. Ultrasonik
b. PIR
c. LDR
d. Touch
e. IR
Jawaban: A
2. Yang bukan merupakan spesifikasi dari sensor ultrasonik adalah...
a. Power
Supply +5V DC
b. Pengukuran sudut 10 °
c. Arus
daya 15mA
d. Sudut
efektif <15 °
e. Pembacaan jarak 2cm – 400cm
Jawaban:
B
1.
Sensor memiliki
karakteristik sebagai berikut:
·
Tegangan maksimum
(DC): 150V
·
Konsumsi arus
maksimum: 100mW
·
Tingkatan
Resistansi/Tahanan : 10Ω sampai 100KΩ
·
Puncak spektral:
540nm (ukuran gelombang cahaya)
·
Waktu Respon Sensor :
20ms – 30ms
·
Suhu operasi: -30°
Celsius – 70° Celcius
Sensor tersebut adalah...
a. LM35
b. LDR
c. PIR
d. Photodiode
e. Thermocouple
Jawaban:
B
2. Pernyataan di bawah ini yang berkaitan dengan sensor LDR adalah...
a. Sensor ini merupakan dioda yang peka terhadap cahaya, sensor akan mengalami perubahan resistansi pada saat menerima intensitas cahaya dan akan mengalirkan arus listrik secara forward sebagaimana dioda pada umumnya.
b. Sensor ini merupakan jenis transistor yang bias basisnya berupa cahaya infra merah. Besarnya arus yang mengalir di antara kolektor dan emitor sebanding dengan intensitas cahaya yang diterima photo transistor tersebut.
c. Sensor ini nilai resistansinya bergantung pada seberapa banyak cahaya yang jauh pada permukaan sensor. Prinsip kerja sensor ini adalah nilai resistansinya akan bertambah besar apabila tidak terkena cahaya dan akan berkurang apabila terkena cahaya.
d. A dan C benar
e. Semua salah
Jawaban: C
1. Kesalahan pada rangkaian dibawah adalah...
a. Rangkaian OpAmp salah
b. Tidak menambahkan voltmeter pada input dan output OpAmp
c. Resistor pada rangkaian OpAmp bernilai 10k
d. A dan B benar
e. A dan C benar
Jawaban: D
2. Sensor magnetic reed switch biasanya diaplikasikan sebagai...
a. Sensor jarak
b. Sensor keamanan
c. Sensor cahaya
d. Sensor suhu
e. Semua salah
Jawaban: B
1. Grafik di bawah merupakan karakteristik sensitifitas dari sensor...
a.
MQ-5
b.
MQ-6
c.
MQ-2
d.
MQ-7
e.
Semua salah
Jawaban:
C
2. Di bawah ini yang merupakan grafik
karakteristik sensitivitas dari sensor MQ-7 adalah...
a.
b.
c.
d.
e. Semua salah
Jawaban: B
6. Aplikasi Sensor Kelompok [Kembali]
1. Kesalahan pada rangkaian di bawah adalah...
a.
Transistor
langsung terhubung ke Vout sensor PIR
b.
Tidak
menggunakan voltmeter pada input OpAmp
c.
Menggunakan
voltmeter pada kaki basis transistor
d.
A dan B
benar
e.
A dan C
benar
Jawaban: D
2. Sebutkan output sebagai indikator rangkaian hidup pada rangkaian diatas
a. Motor, lamp, LED
b. Lamp, buzzer, motor
c. Buzzer, LED, motor
d. LED, buzzer, lamp
e. Lamp dan motor
Jawaban: E
7. Aplikasi Sensor Pribadi [Kembali]

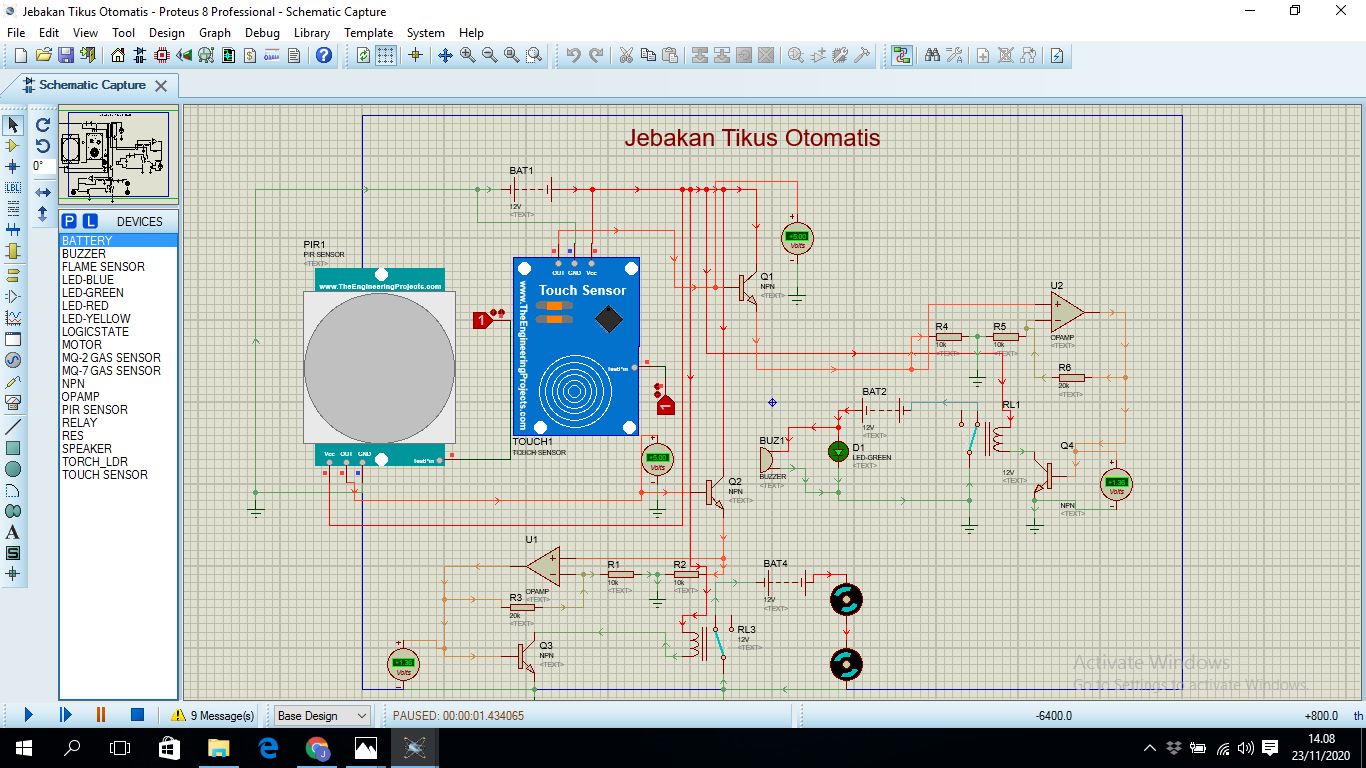

1. Kesalahan pada rangkaian di bawah adalah...
a. Transistor langsung terhubung ke Vout sensor
b. LED tidak diserikan dengan resistor
c. Menggunakan voltmeter pada kaki basis transistor
d. A dan B benar
e. A dan C benar
Jawaban: D
2. Sebutkan output sebagai indikator rangkaian hidup pada rangkaian diatas
a. Motor, lamp, LED
b. Lamp, buzzer, motor
c. Buzzer, LED, motor
d. LED, buzzer, lamp
e. Lamp, buzzer, motor
Jawaban: C
